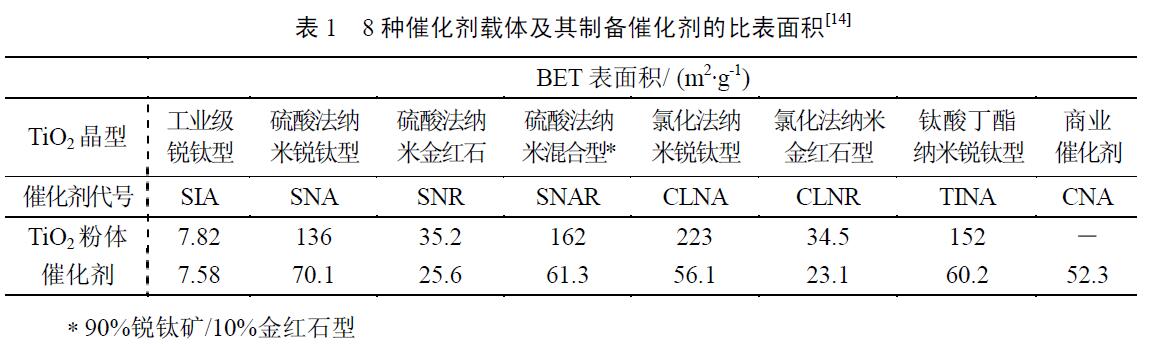

TiO2 有锐钛矿、板钛矿和金红石三种晶型，其中板钛矿不稳定，不适合做载体催化剂，锐钛矿和金红石性质相对稳定，锐钛矿大约在550℃转化为金红石。TiO2的晶型、比表面积等性质取决于其制备方法，而采用相同方法制备的锐钛矿型TiO2的比表面积大于所制备的金红石的比表面积，因为在结晶过程中，锐钛矿晶粒通常具有相对较小的尺寸和较大的比表面积，如表1 所示。表中采用硫酸法制备的SNA锐钛型和SNR金红石TiO2，其比表面积分别为136、35.2 m2/g;采用氯化法制备的CLNA锐钛型和CLNR金红石TiO2的比表面积分别为223、34.5 m2/g，锐钛矿型TiO2的比表面积远高于金红石型TiO2，这是以锐钛矿型TiO2制备的催化剂的活性高于金红石的主要原因之一。
此外，经高温由锐钛矿型相变转化的金红石型，由于烧结导致其比表面积也会低于锐钛矿型，制备的催化剂的比表面积也会降低，最终导致 V2O5-WO3/TiO2催化剂的活性降低。Pearson等人发现比表面积为24 m2/g的锐钛型TiO2催化剂10% V2O5/TiO2 经高温(750℃)煅烧4 h后得到的金红石型TiO2催化剂，其比表面积降低为2 m2/g，活性测试结果表明，金红石型TiO2催化剂10% V2O5/TiO2的NO 转化率远远低于锐钛矿型TiO2催化剂。同时，V2O5 含量对锐钛矿与金红石之间的相转化具有一定的影响。Bucharsky E. C.等人在研究V2O5/TiO2催化剂时，发现V2O5的加入加速了载体TiO2的相变，且相变过程中晶粒的增长是导致比表面积锐减的原因。因此，目前商业催化剂大多以锐钛矿型TiO2作为催化剂的载体，而且尝试通过掺杂其他元素(如掺铁、铈等)来提高锐钛矿转化为金红石的转变温度。
